Арматурные каркасы

Описание объекта

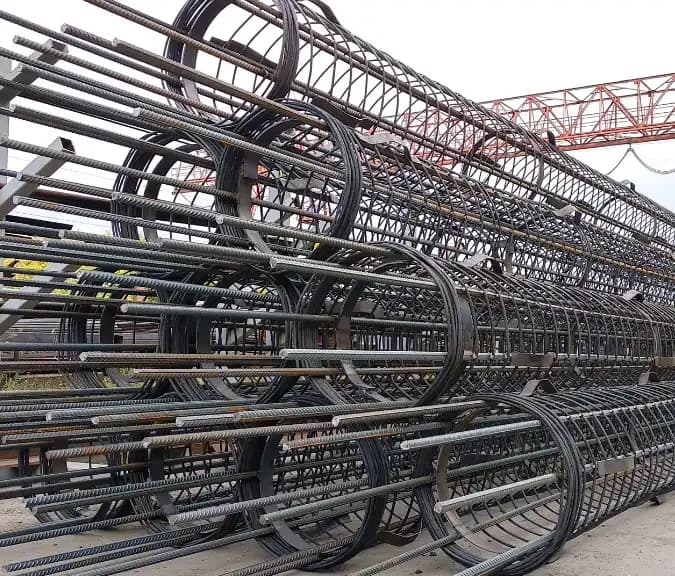

Пространственные арматурные каркасы цилиндрической формы, изготовленные из продольных стержней рабочей арматуры периодического профиля (ориентировочно А500С, Ø16–25 мм) со спиральной поперечной обвязкой (Ø8–10 мм с шагом 150–200 мм). Каркасы оснащены фиксаторами-центраторами для обеспечения проектного защитного слоя бетона. Изготовлены методом контактной сварки/вязки на специализированных станках, обеспечивающих геометрическую точность и жёсткость конструкции при транспортировке и монтаже.

Цель использования

Армирование буронабивных свай и монолитных фундаментов при устройстве свайного поля под строительство здания. Каркасы предназначены для восприятия расчётных нагрузок от надземных конструкций и передачи их на грунтовое основание.

Параметры изделия

• Диаметр — 400–1000 мм (по диаметру буронабивной сваи)
• Длина секции — 6–12 м
• Стыковка секций — внахлёст либо через муфтовые соединения при большей глубине сваи

Нормативная база

• ГОСТ 34028-2016 «Прокат арматурный для железобетонных конструкций»
• ГОСТ 10922-2012 «Соединения арматуры и закладных изделий сварные»
• ГОСТ Р 52086-2003 «Сваи. Термины и определения»
• СП 63.13330.2018 «Бетонные и железобетонные конструкции»
• СП 24.13330.2021 «Свайные фундаменты»
