Билборд Архангельское

Описание объекта

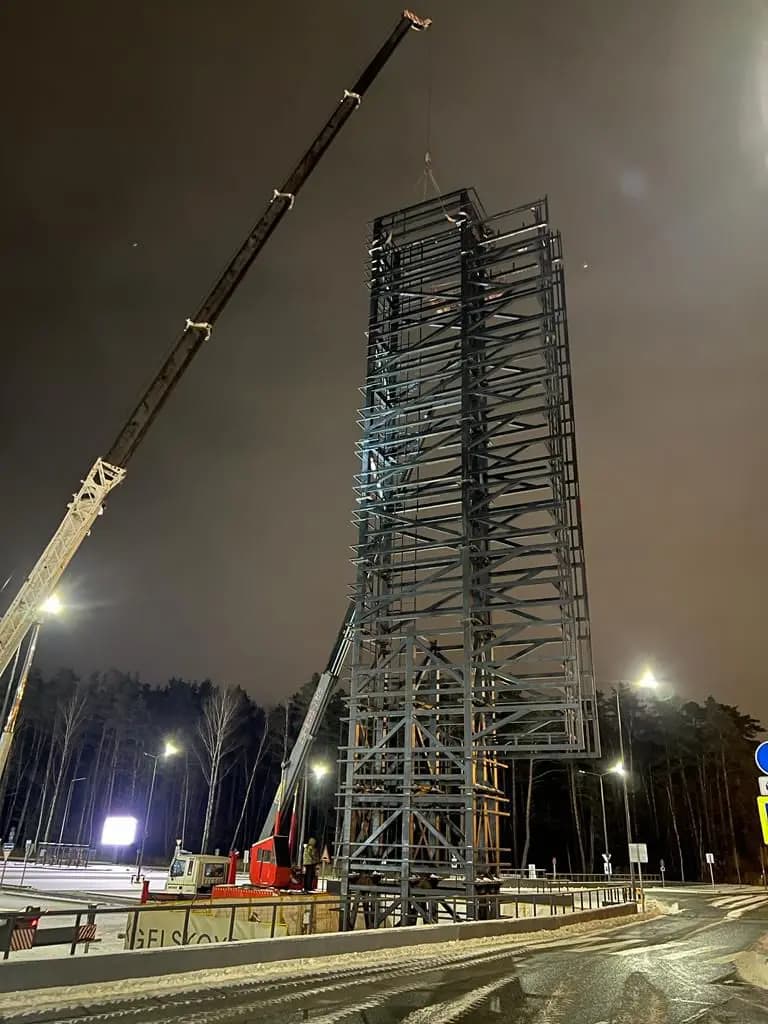

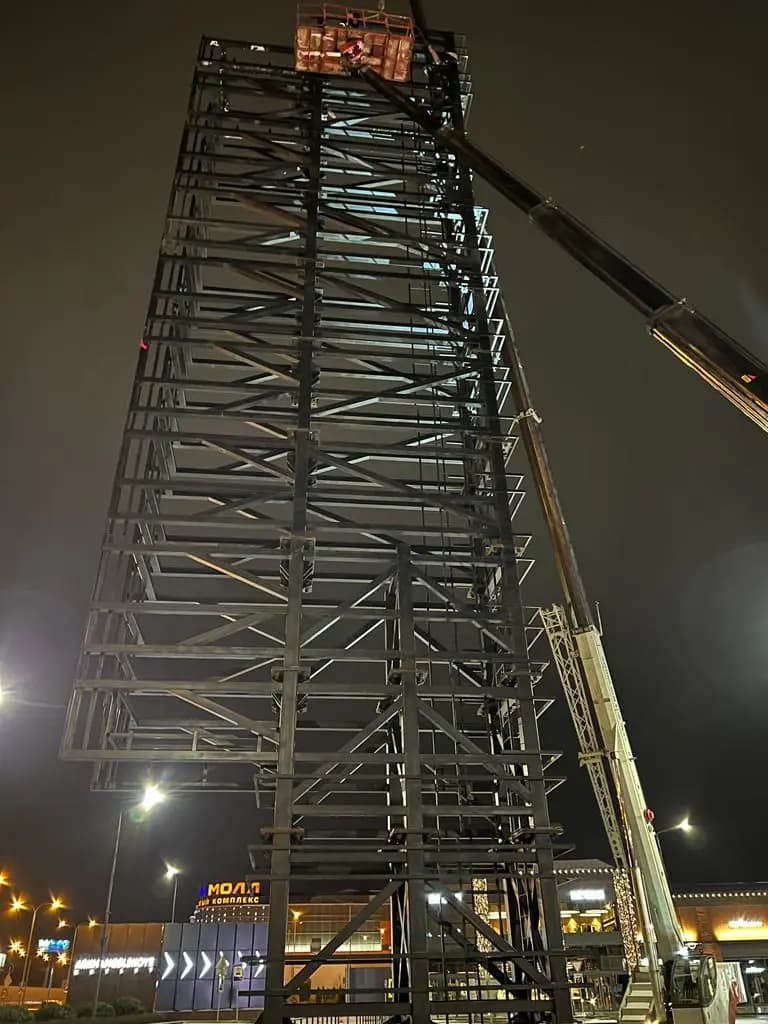

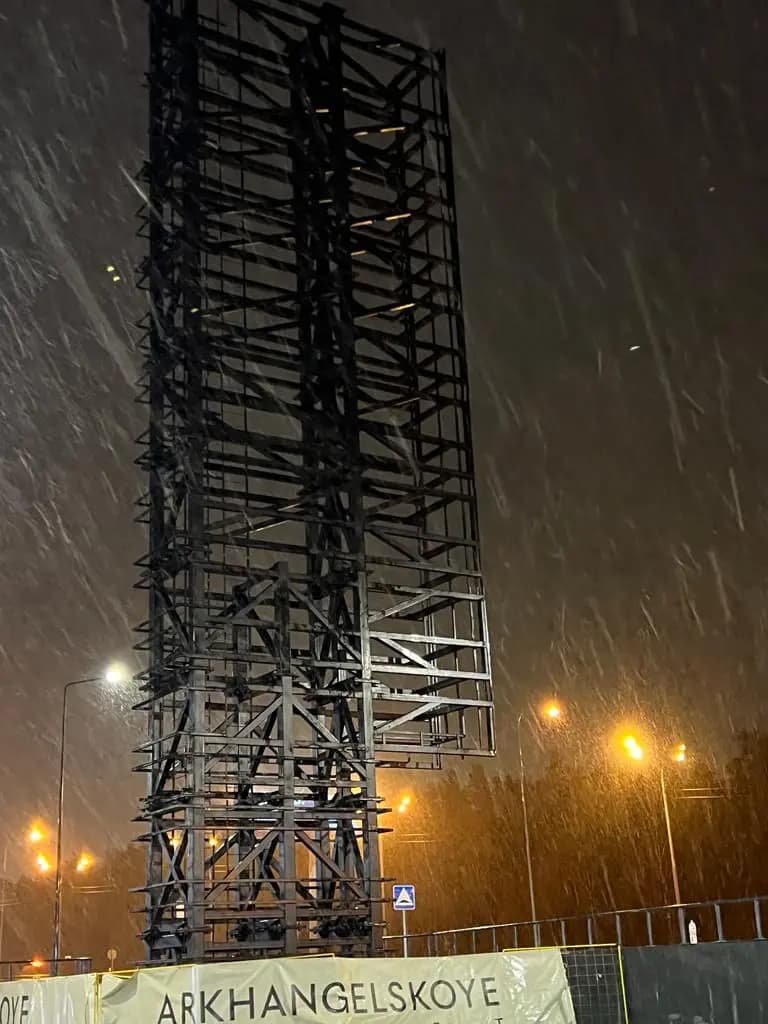

Пространственная решётчатая металлоконструкция башенного типа для установки крупноформатного рекламного щита (билборда). Ствол опоры выполнен из профильной трубы и уголка, соединённых в узлах на болтах и сварке, с диагональными раскосами для обеспечения продольной и поперечной жёсткости. Верхняя часть конструкции оснащена рамой для крепления рекламного полотна и светового короба. Монтаж осуществляется автокраном методом подъёма собранной секции в вертикальное положение.

Цель использования

Устройство несущей опоры для размещения крупноформатной наружной рекламной конструкции (билборда) вдоль автомобильной дороги.

Параметры изделия

• Высота опоры — 20–25 м
• Сечение ствола у основания — 1,5–2,5 м
• Ширина рекламного поля — 12–15×6 м (точные размеры уточняются по проекту КМД)

Нормативная база

• ГОСТ 23118-2019 «Конструкции стальные строительные»
• ГОСТ Р 52044-2003 «Наружная реклама на автомобильных дорогах и территориях городских и сельских поселений»
• СП 16.13330.2017 «Стальные конструкции»
• ГОСТ 27751-2014 «Надёжность строительных конструкций и оснований»
