Завод металлоконструкций в Туле

Описание объекта

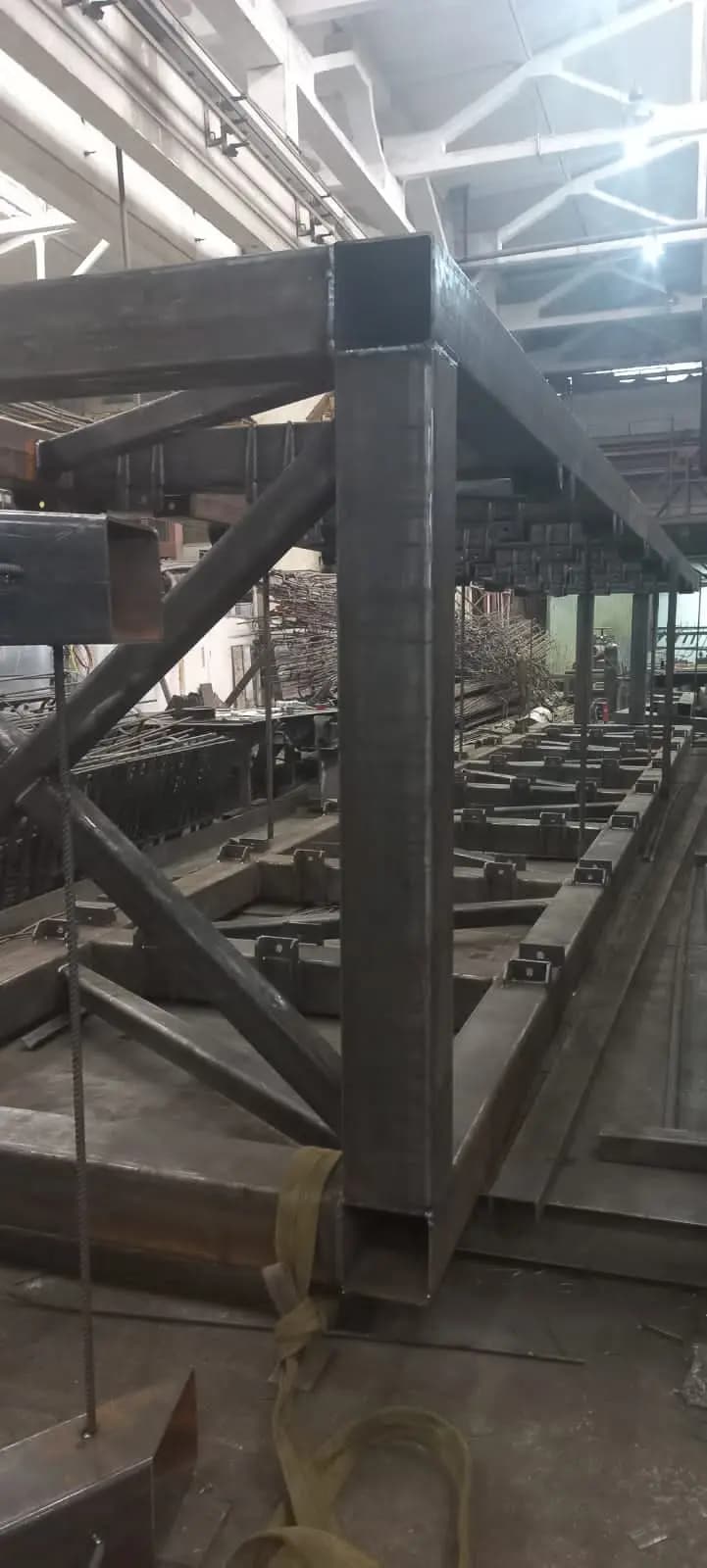

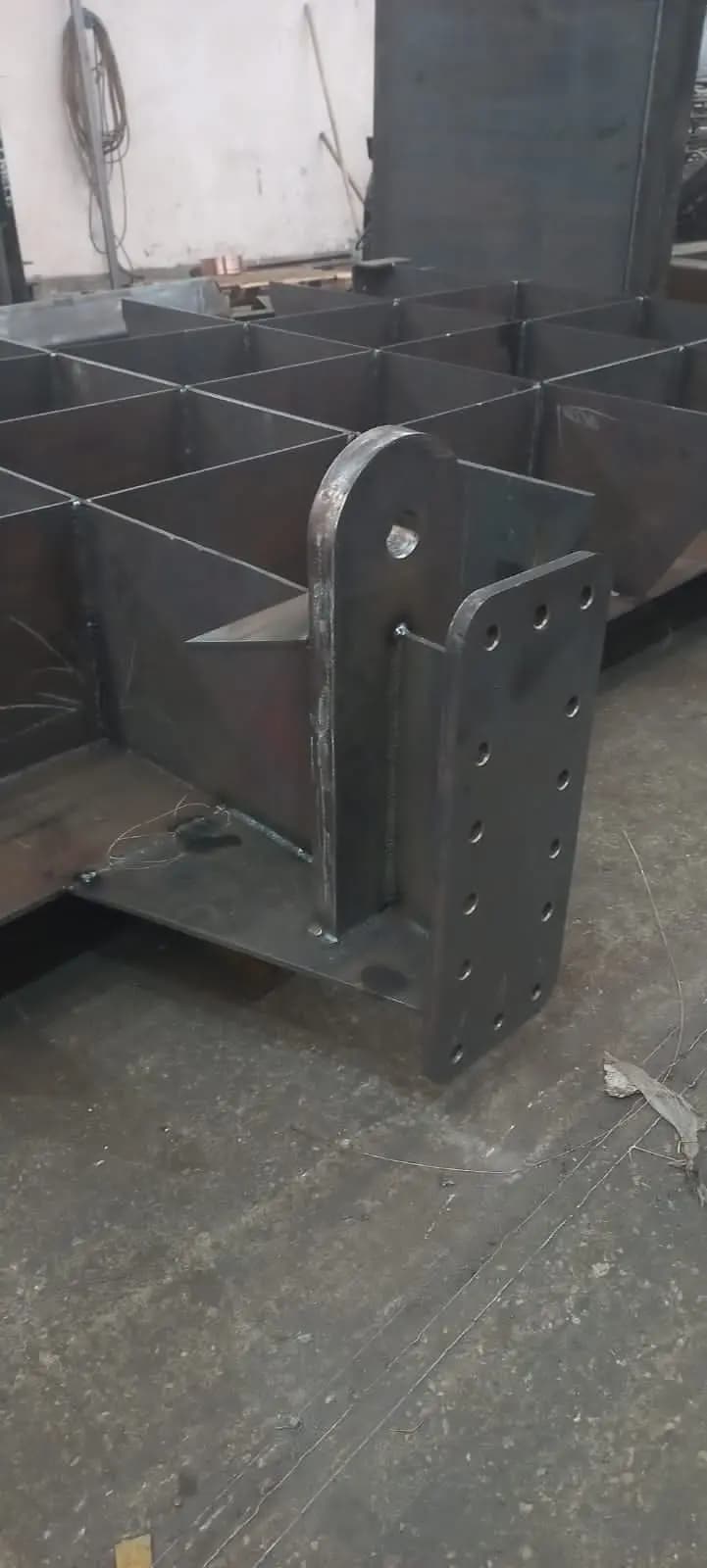

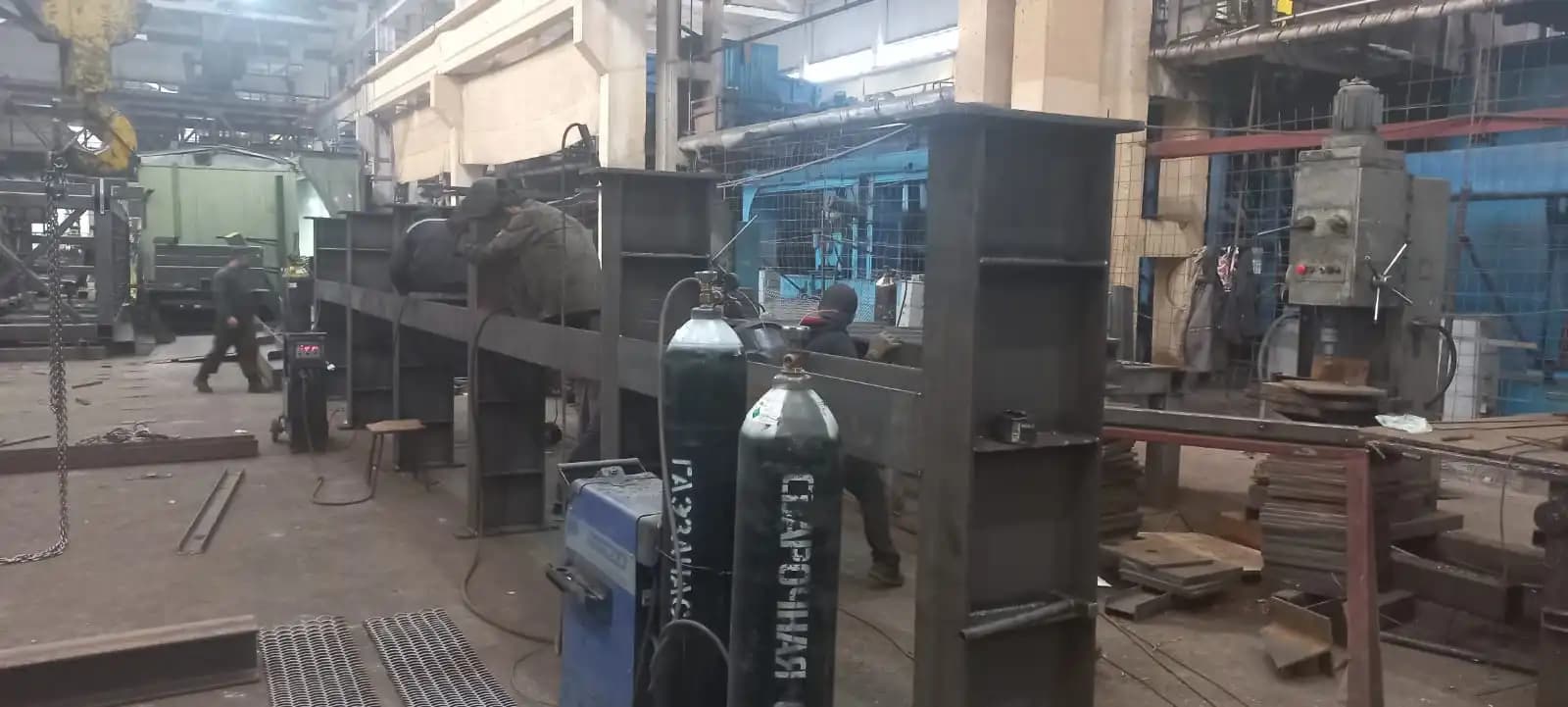

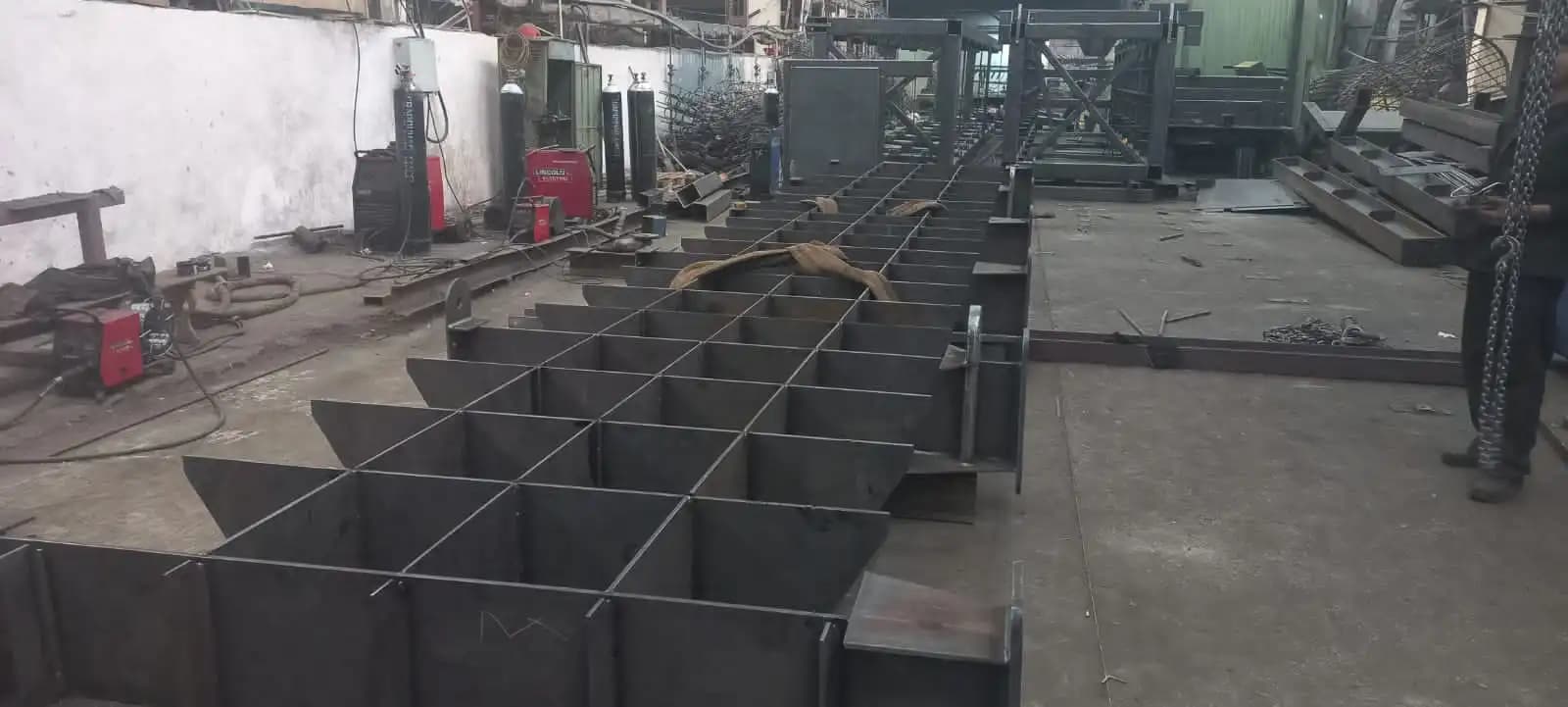

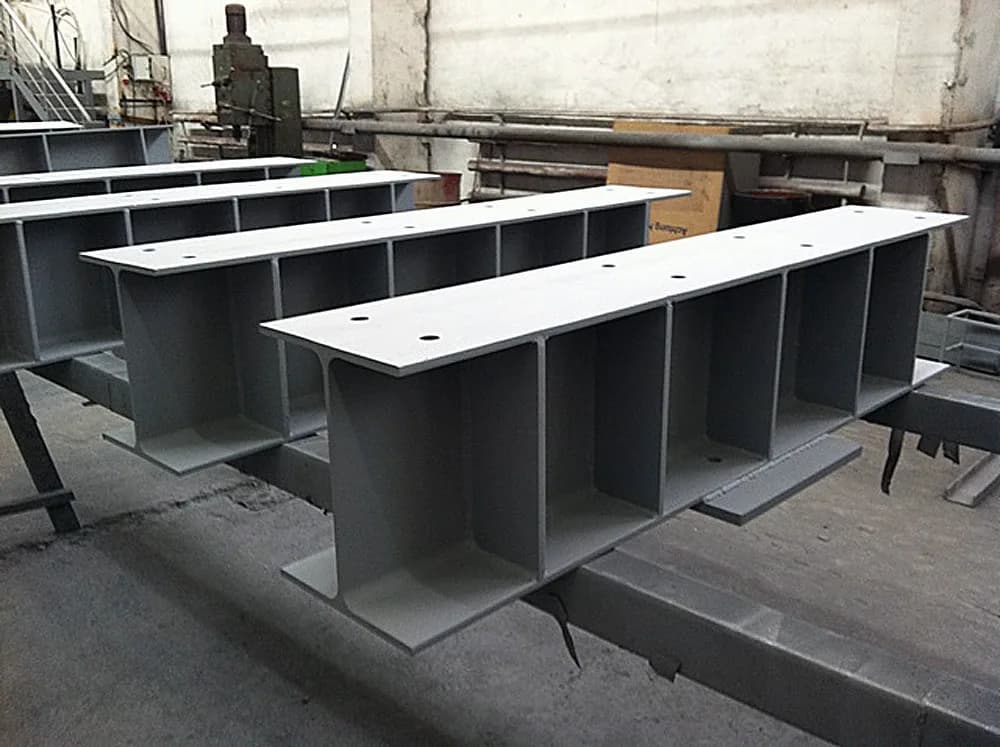

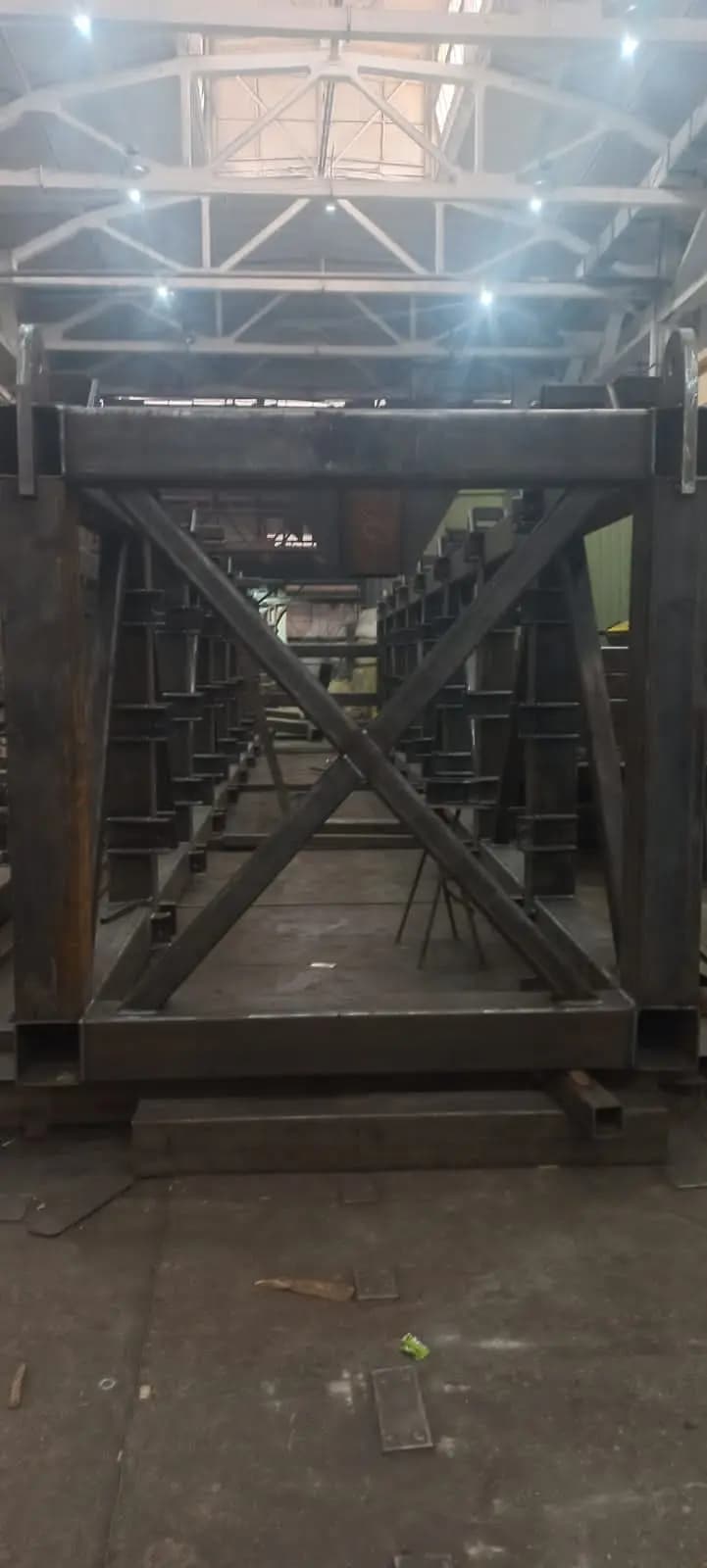

Стальной каркас промышленного здания, включающий колонны из сварного или прокатного двутавра, балки перекрытия и покрытия прямоугольного сечения (профильная труба, двутавр), а также элементы вертикальных и горизонтальных связей (диагональные раскосы) для обеспечения пространственной жёсткости каркаса. Узлы соединений — сварные (монтажные швы) и болтовые (на фланцевых пластинах с отверстиями под высокопрочные болты). Конструкции окрашены грунт-эмалью для защиты от коррозии на этапе монтажа.

Цель использования

Устройство несущего каркаса здания металлообрабатывающего производства — колонны и балки образуют основной силовой каркас, связи обеспечивают устойчивость и восприятие горизонтальных нагрузок (ветровых, крановых).

Параметры изделия

• Шаг колонн — 6–12 м
• Высота колонн — 6–12 м
• Пролёт балок покрытия — 18–24 м
• Угол наклона раскосов связей — 35–45°

Нормативная база

• ГОСТ 23118-2019 «Конструкции стальные строительные»
• ГОСТ 27772-2021 «Прокат для строительных стальных конструкций»
• СП 16.13330.2017 «Стальные конструкции»
• СП 43.13330.2012 «Сооружения промышленных предприятий»
• ГОСТ Р 52644-2006 «Болты высокопрочные с большим размером под ключ»
